Analisador de Componentes Electrónicos USB Avançado DCA75

O novo DCA Pro - Analisador de semicondutor avançado

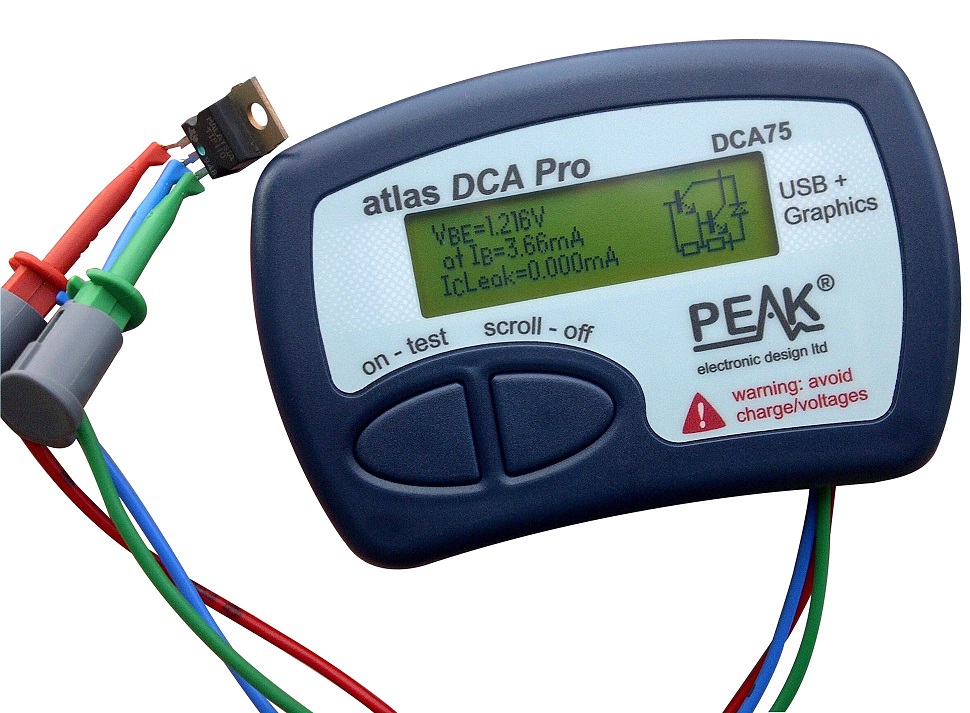

DCA Pro analisa um Darlington TIP110
DCA Pro analisa um velho germânio OC71
DCA Pro curva traçando de OC71 num PC
USB Memory Stick com software para PC incluído
Com base no sucesso contínuo da nossa identificação de componentes existente e instrumentos de análise, a Pro DCA traz uma série de novos recursos para o tanto amadores e profissionais.

Principais Características
A Pro DCA é um projeto novo avançado que apresenta um display gráfico, comunicação USB, software para PC e uma biblioteca melhor identificação de componentes.

O DCA Pro suporta todos os componentes que o popular Peak Atlas DCA55 suporta, mas acrescenta muito mais. Componentes suportados incluem:

Transistores (incluindo Darlingtons), tipos de silício e germânio. Medidas de ganho, Vbe e fugas.
MOSFETs, modo de aprimoramento e tipos de modo de depleção. Meça on-limite (em 5mA) e transcondutância aprox (para espaço de 3mA-5mA).
JFETs, incluindo normalmente os diversos tipos SIC. Medidas de tensão obstruída (a 1uA) e transcondutância aprox (para espaço de 3mA-5mA).
IGBTs (isolados transistores bipolares). Medidas sobre-limite (a 5mA).
Diodos e redes de diodo.
LEDs e LEDs bicolores (2 chumbo e três tipos de chumbo).
Diodos Zener com medição da tensão zener até 9V em 5mA.
Reguladores de tensão (medidas de regulação de tensão, queda de tensão de saída, corrente de repouso).
Triacs e tiristores que requerem menos de 10 mA de corrente portão e corrente de retenção.

Stand-alone ou com um PC
O instrumento pode ser usado stand-alone ou conectado a um PC. De qualquer maneira, o Pro DCA irá identificar automaticamente o tipo de componente, identificar a pinagem e também medir uma série de parâmetros de componentes, tais como ganho do transistor, o vazamento, MOSFET e tensões de limiar IGBT, características PN e muito mais.
Curva de rastreamento
Quando conectado a um PC usando o cabo USB fornecido, uma gama de baixa corrente curva de rastreamento de funções pode ser realizada. Vários tipos de gráficos estão disponíveis, com mais a seguir:

Transistores bipolares características de saída, Ic vs VCE.
Transistores bipolares características de entrada, Vbe vs IB.
MOSFET função de transferência, Vgs Id vs.
JFET função de transferência, Vgs Id vs.
Junção pn I / V curvas, opções de frente e verso (para diodos Zener).

Curva de rastreio é efectuado utilizando os parâmetros de teste na gama de + /-12V, + /-12mA. Todos os dados de curva de rastreamento podem ser imediatamente colado no Excel © para elaboração de gráficos e análise. Software PC vem com o Pro DCA em uma vara de pico de memória USB. Software desenvolvido para Windows XP ou Windows 7.

O que está incluído?

DCA instrumento Pro.
Bateria Alcalina AAA.
Micro cabo USB (aproximadamente 1m).
Software PC em USB Memory Stick (512MB).
Abrangente impresso guia do usuário.
